攪拌式浮選機

0.37-8m3
有效容積
0.2-8m3/min
生產能力

應用范圍：主要用于選別銅、鋅、鉛、鎳、金等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。

產品介紹：我公司生產的攪拌式浮選機采用一種新式葉輪制造，這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。

24小時免費服務熱線

0371-67772727

攪拌式浮選機用途

該系列攪拌式浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。

攪拌式浮選機圖片實拍

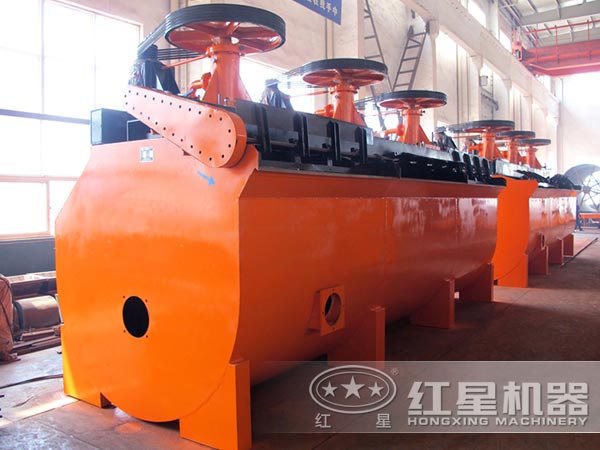

攪拌式浮選機

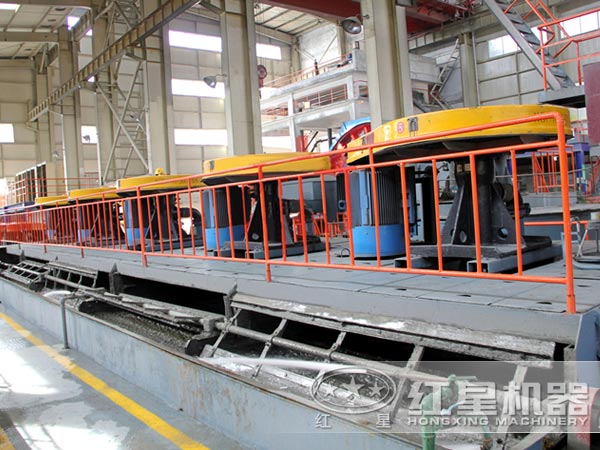

攪拌式浮選機廠房

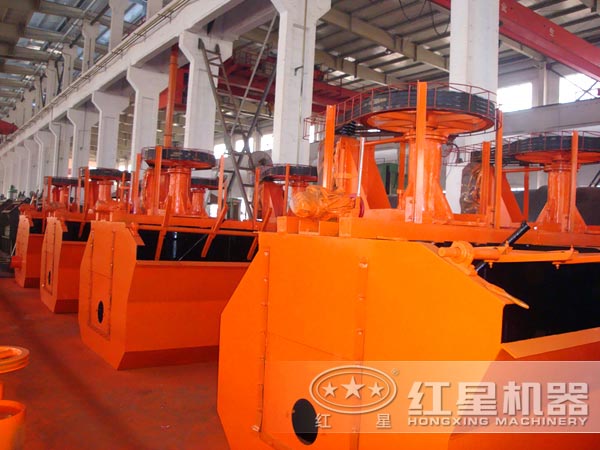

攪拌式浮選機車間

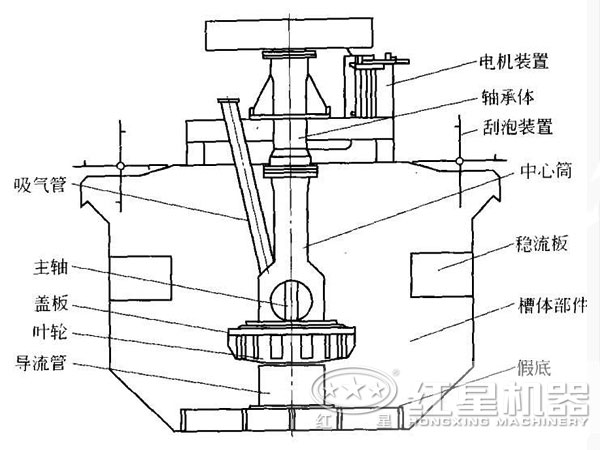

攪拌式浮選機結構

攪拌式浮選機采用“U”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿-空氣接角界面。

攪拌式浮選機工作原理

在攪拌式浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。

技術參數

型號		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽體尺寸	長（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	寬（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	高（mm）	1100	1250	1400	1500	1950	2400	10819	3400
單效重量（t）		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容積（m3）		1	2	3	4	8	16	24	38
生產能力(按礦漿體積計算)(m3/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主軸電動機	型號	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
主軸電動機	功率（kw）	5.5	7.5	11	15	22	37	37	45
葉輪
	轉速(r/min)	960	970	970	970	970	740	740	980
	直徑（mm）	400	460	540	620	720	860	950	—
	高度（mm）	155	175	207	247	321	349	—	—
	轉速(r/min)	358	331	266	215	185	160	153	—
	圓周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板電動機	型號	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率（kw）	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	轉速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	轉速(r/min)	18	18	16	16	16	16	16	16
刮板	直徑（mm）	500	500	580	600	600	700	700	700
鼓風機風壓（kpa）		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充氣量(m3/㎡·min)		2	2	2	2	2	2	2	2
